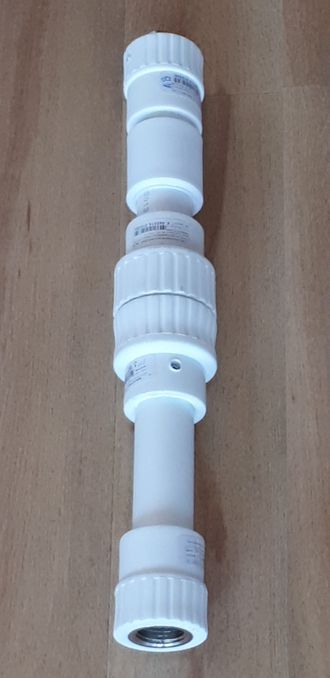

Модуль беспроводной передачи данных МБПД для термоштанги / гигротермоштанги

Модуль беспроводной передачи данных МБПД для термоштанг (ТШМ, ТШО) и для гигротермоштанг (ТГШО, ТШМГО) с съемной ручкой. По заказу аналогичные модули могут быть изготовлены для термоштанг и для гигротермоштанг с несъемной прямой и несъемной т-образной ручками.

Стационарная установка термоштанг / гигротермоштанг в зерновую насыпь склада (без пространственной периодической их переустановки) позволяет существенно повысить оперативность считывания температур зерна, поскольку в этом случае не требуется проводить саму операцию пространственной переустановки штанг и не требуется ожидать соответствующих тепловых уравновешиваний. Подключение термоштанг / гигротермоштанг к беспроводным модулям позволяет снизить трудозатраты и исключить субъективные ошибки персонала, т.к. для получения текущих температур в зерновой насыпи больше не потребуется выполнять периодические обходы. Кроме этого установка беспроводных модулей позволяет без особых затрат получать температуры ежесуточно, что повысит вероятность выявления процессов саморазогрева на ранних стадиях. Сложившаяся практика показывает, что повышение температуры зерна более чем на 0,1°С в сутки в течение продолжительного времени является признаком начальных стадий самосогревания зерна.

Еще преимуществом применения модулей МБПД является то, что данная технология позволяет использовать стандартные устройства (телефон, планшет, коллектор данных) для коммуникации с термоштангами/гигротермоштангами на расстоянии до 120 м, что исключает необходимость как в прокладывании проводных линий связи, так и необходимость нахождения лаборанта на зерновой насыпи при каждом измерении температуры. А использовании коллектора данных и сети Ethernet позволяет наблюдать за результатами измерений из любого места где есть сеть Ethernet.  Кроме этого есть поддержка интеграции в Home Assistant.

Для беспроводного температурного контроля требуется:

1. На каждую из стационарно установленных термоштанг/гигротеромштанг производства НТЦ Компиус (на их штатный разъемный соединитель) установить модуль беспроводной передачи данных со встроенным батарейным питанием и встроенной антенной.
2. В зерновом складе, в зоне действия беспроводных модулей передачи данных, установить специальные устройства - коллекторы данных КД (один или несколько по длине склада), которые в автоматическом режиме по беспроводному интерфейсу Bluetooth LE 4.0 (BLE 4.x) периодически собирают температурные данные с термоштанг и отсылают их по Ethernet интерфейсу на компьютер пользователя - с последующим отображением этих данных на компьютере в виде отчетов и графиков.
3. Запитать коллекторы и подключить их к сети Ethernet.
4. Настроить параметры опроса для КД.

Характеристики модуля беспроводной передачи данных МБПД

Результаты измерений температуры с помощью КД доступны: через приложение, установленное на телефоне или планшете; посредством e-mail; по сети ethernet с использованием специализированного протокола интернета вещей - MQTT (например, для наблюдения за результатами измерений на компьютере можно использовать приложения Majordomo, MqttSpy и т.д.).

Характеристики коллектора данных КД

Модули беспроводной передачи данных могут пригодится и тем у кого небольшое количество стационарно установленных штанг (например, до 5-ти штанг) и не требуются графики и отчеты. В этом случае можно обойтись без коллектора данных КД. Для решения такой задачи разработано приложение под операционную систему Android для мобильного телефона с BLE4.x или планшета с BLE4.x. С помощью данного приложения можно напрямую через Bluetooth LE получать текущие результаты измерений для штанг, находящихся в радиусе до 120м. Кроме такого применения приложение может работать и совместно с КД, получая результаты последних измерений с КД по Wi-Fi. Единственное, нужно учитывать, что если штанга опрашивается КД, то в момент опроса КД, она будет недоступна для подключения с телефона/планшета и наоборот.
